Filtro serie SCC/CL Sia impianti nuovo

Filtro a maniche Sia impianti

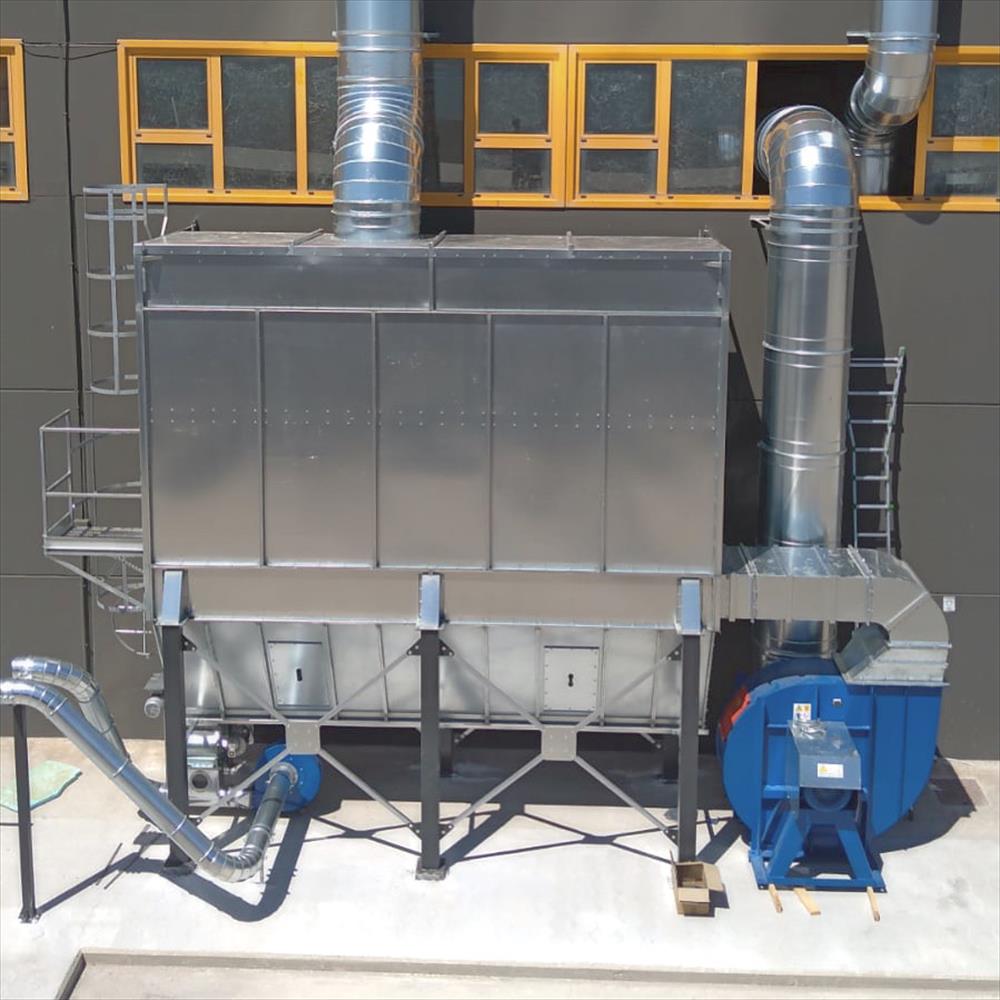

Modello SCC/CL carenato con coclea

Il nostro modello SCC/CL è una sottostazione filtrante a maniche per aspirare e filtrare polveri, trucioli e segatura di legno spingendoli in un container o in un silos esistente. L’aria in miscela di trucioli e polveri viene convogliata dall’elettroaspiratore in una camera di calma, dove il materiale più grossolano decanta, le particelle più fini vengono trattenute dalle maniche, che verranno pulite attraverso l’azione di un elettroscuotitore a fine ciclo di lavoro. La vite senza fine posta nella tramoggia convoglia il materiale verso una bocca di scarico, posizionata sotto di essa. È possibile montare una valvola stellare (opzionale) che consente il passaggio del materiale in assenza d’aria; al di sotto della valvola viene installato un TIEE che a sua volta viene collegato ad un ventilatore di ripresa, la cui funzione è duplice, infatti, oltre a spingere il materiale nel container consente di recuperare l’aria all’interno dello stesso, creando così un sottovuoto.
Fino alla potenza di 10 Hp la partenza è diretta, mentre per potenze superiori la partenza è stella-triangolo (a richiesta si può avere la partenza stella-triangolo su tutte le potenze).
Il filtro è dotato inoltre di quadro elettrico provvisto di cavi già cablati, programmato per consentire il seguente ciclo di lavoro:
- all’ avvio si azioneranno per primi il ventilatore di ripresa, la valvola stellare e la vite senza fine in modo da garantire una completa pulizia del plenum, dopo un intervallo di circa 2 minuti si azionerà l’elettroaspiratore principale.
- allo stop si fermerà per primo l’elettroaspiratore principale, dopo circa 2 minuti entreranno in funzione gli elettroscuotitori per un intervallo di 10-12 secondi, dopo ulteriori 2 minuti si fermeranno anche la vite senza fine, la valvola stellare e il ventilatore di ripresa. Questa procedura di arresto consente di mantenere il filtro pulito e vuoto a fine ciclo di lavoro. Il filtro viene spedito completo di bulloneria per l’assemblaggio, libretto uso e manutenzione e marchio CE.
