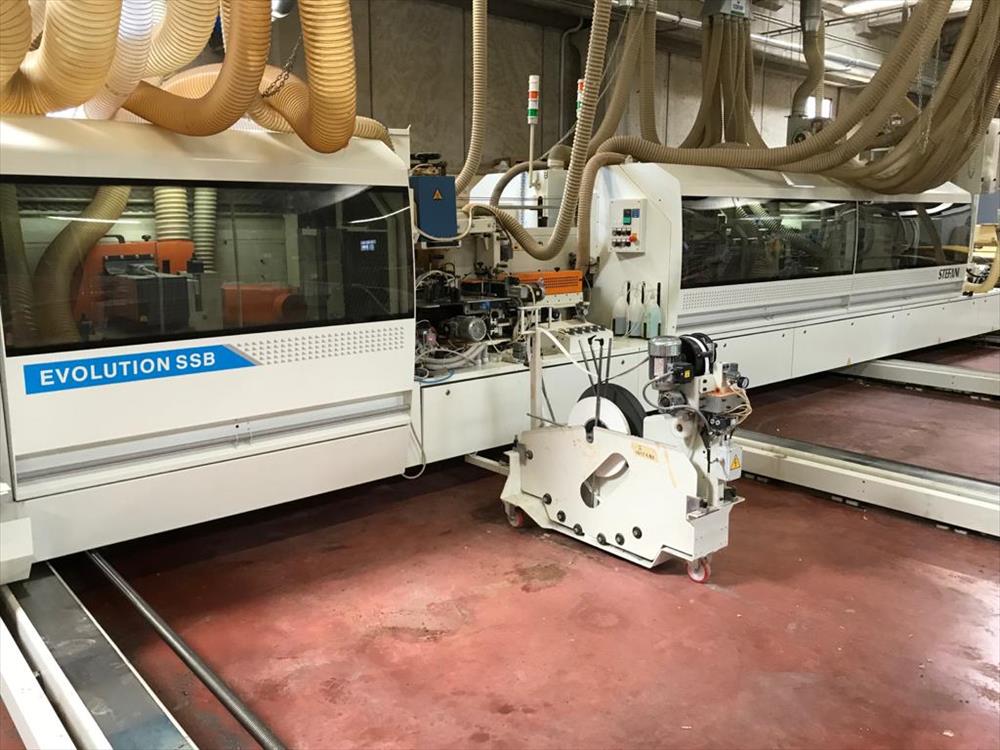

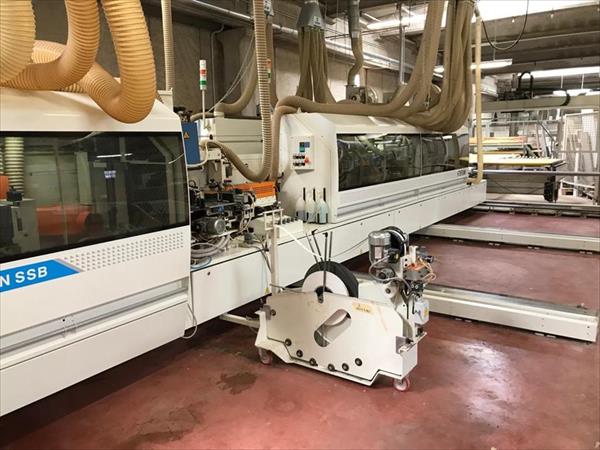

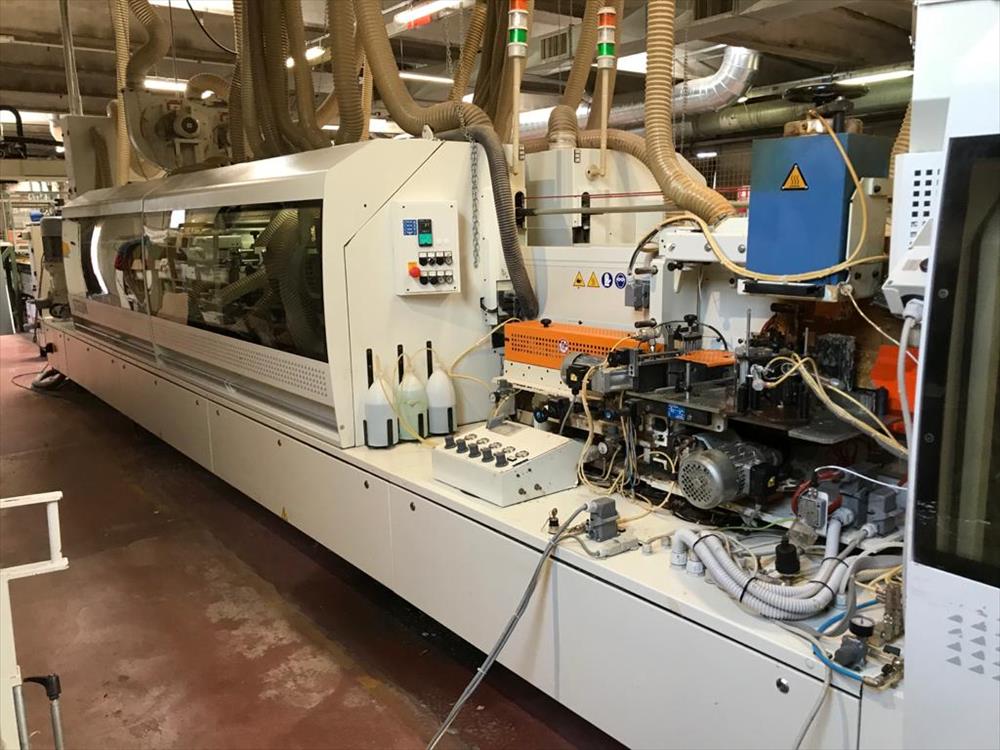

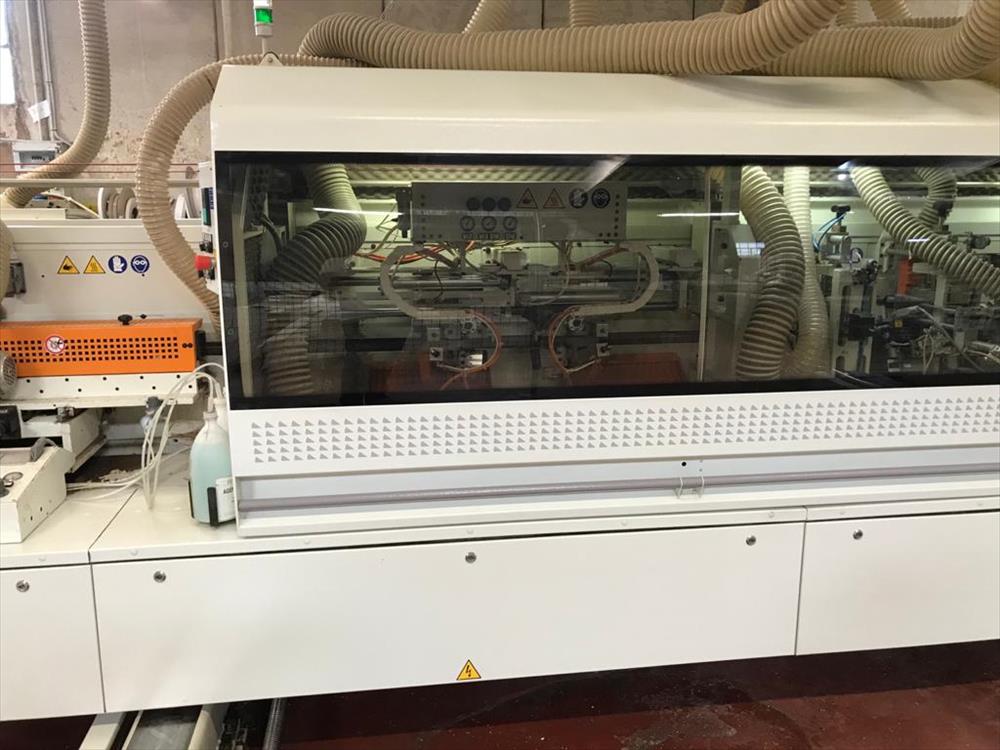

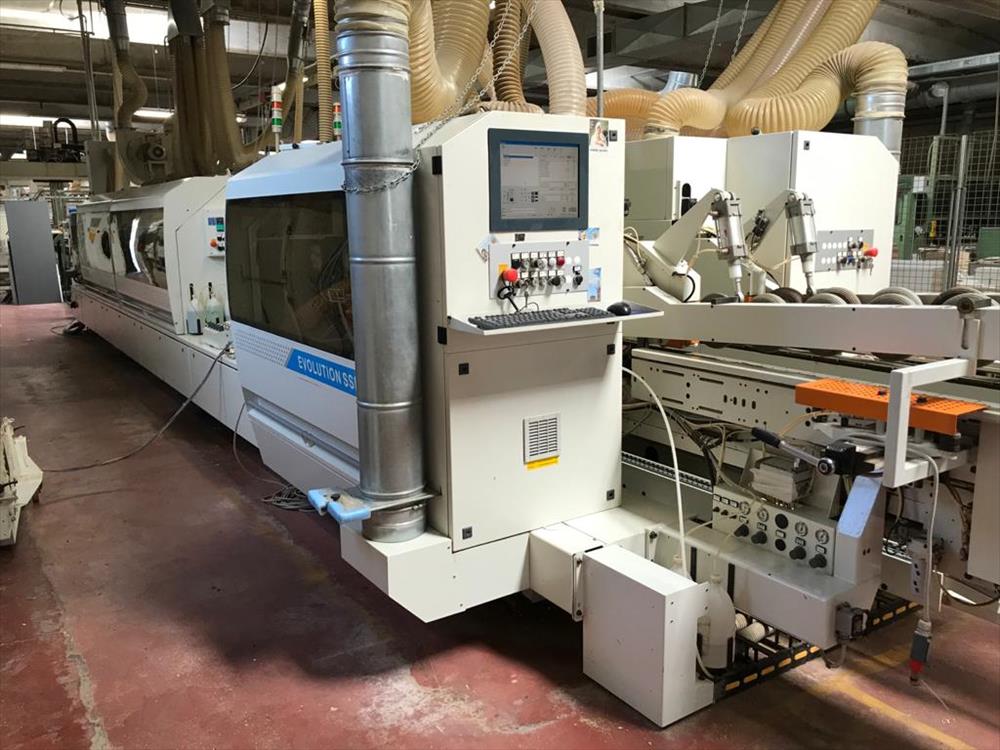

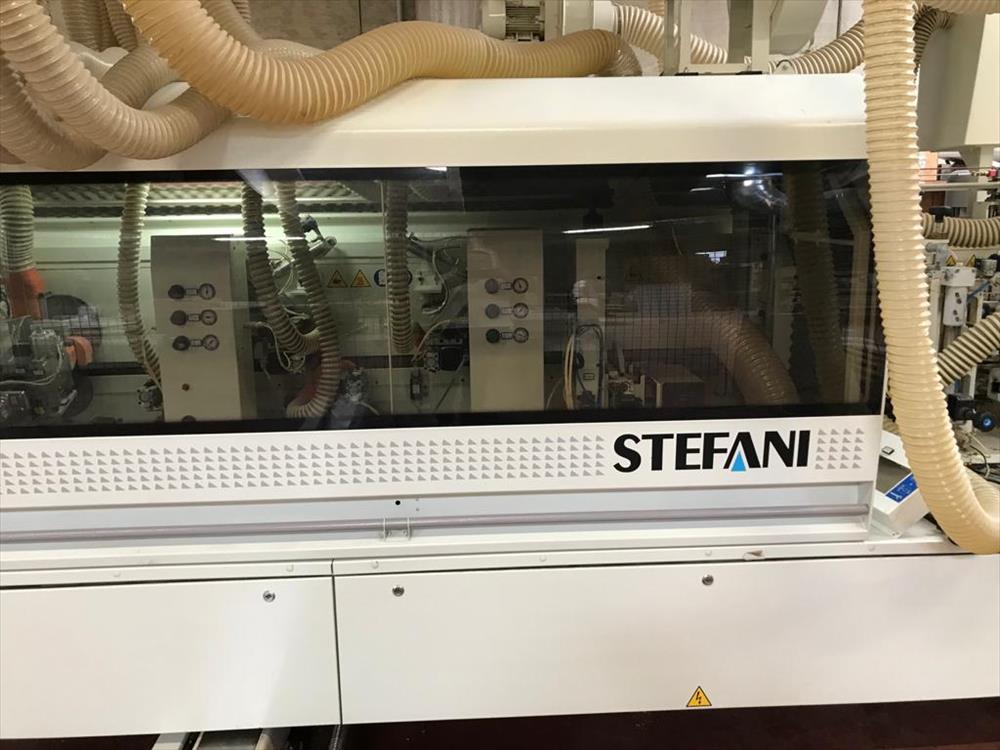

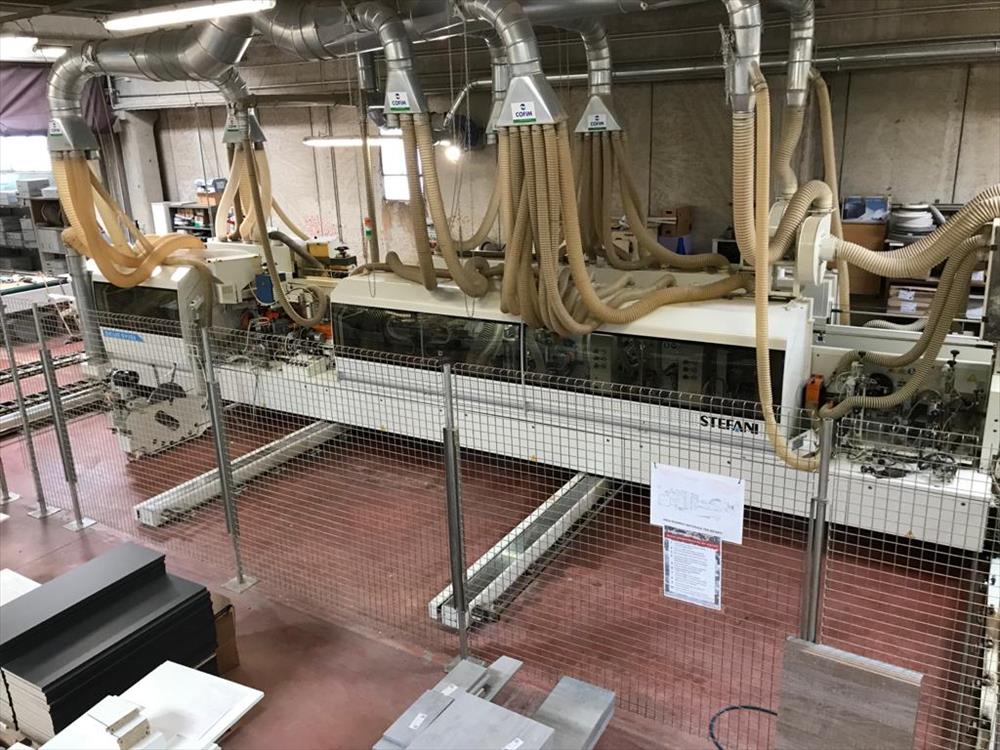

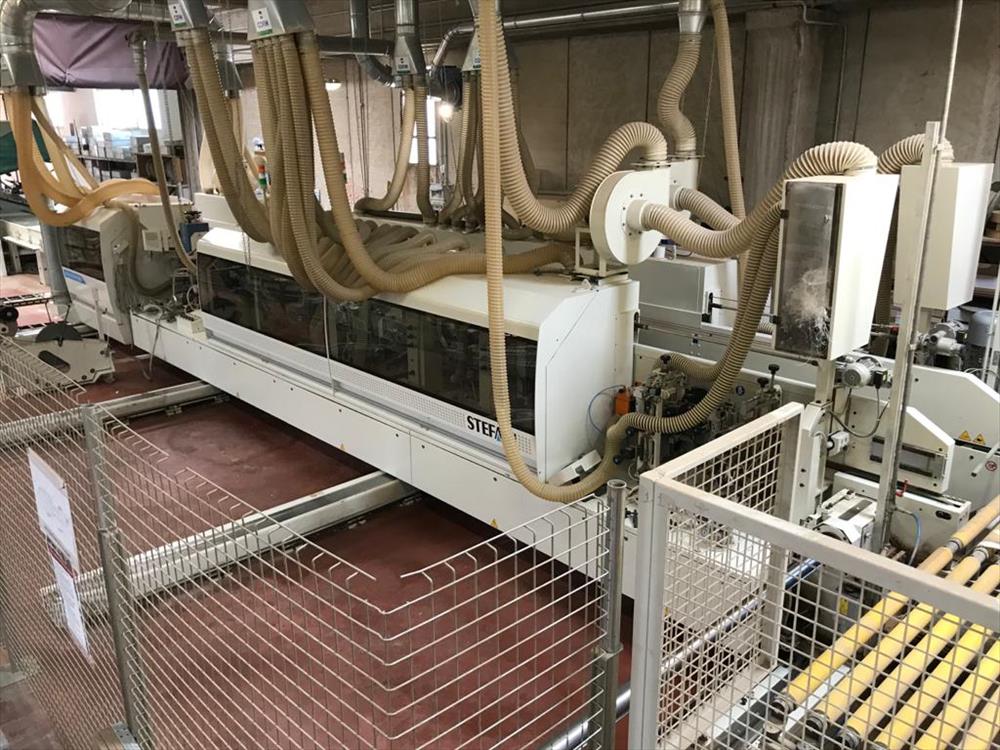

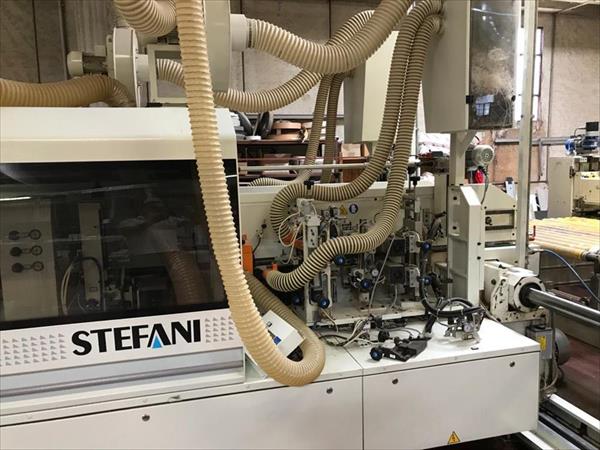

Squadrabordatrice doppia Stefani usata

Squadrabordatrice doppia usata per legno

Codice prodotto: RIP 11

Squadratrice bordatrice doppia marca Stefani - Squadratrice e bordatrice doppia

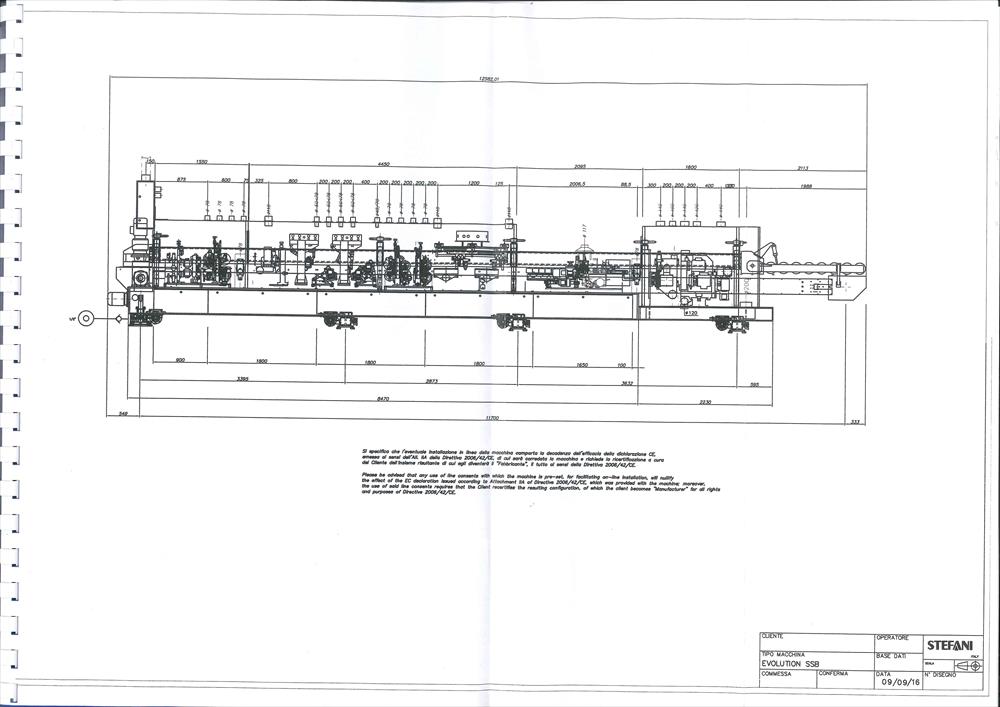

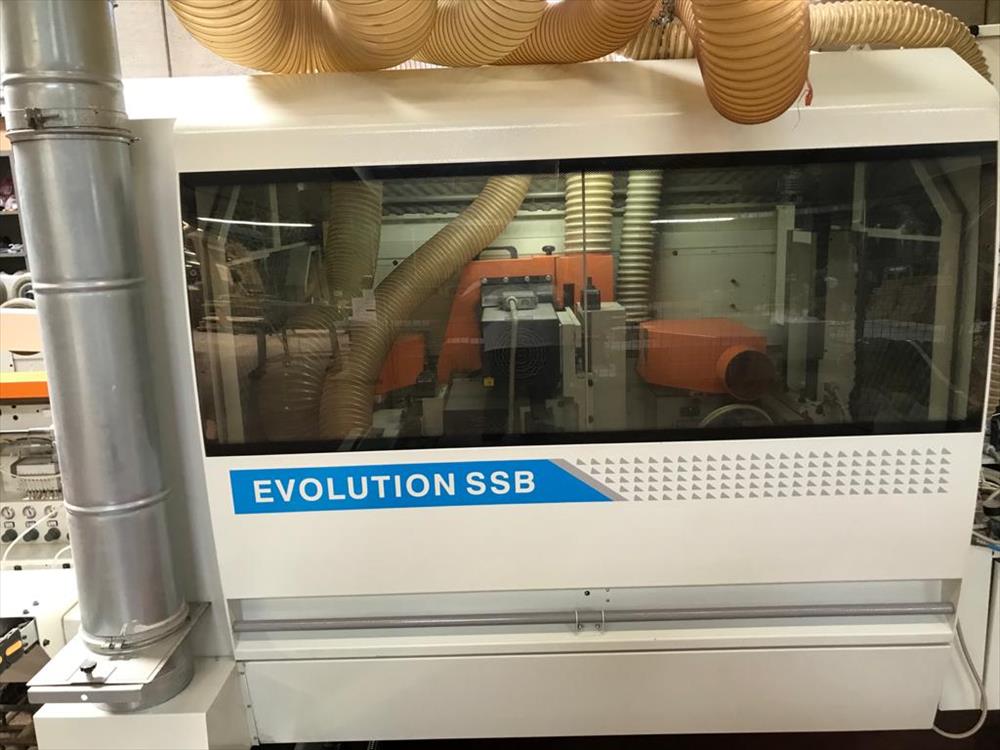

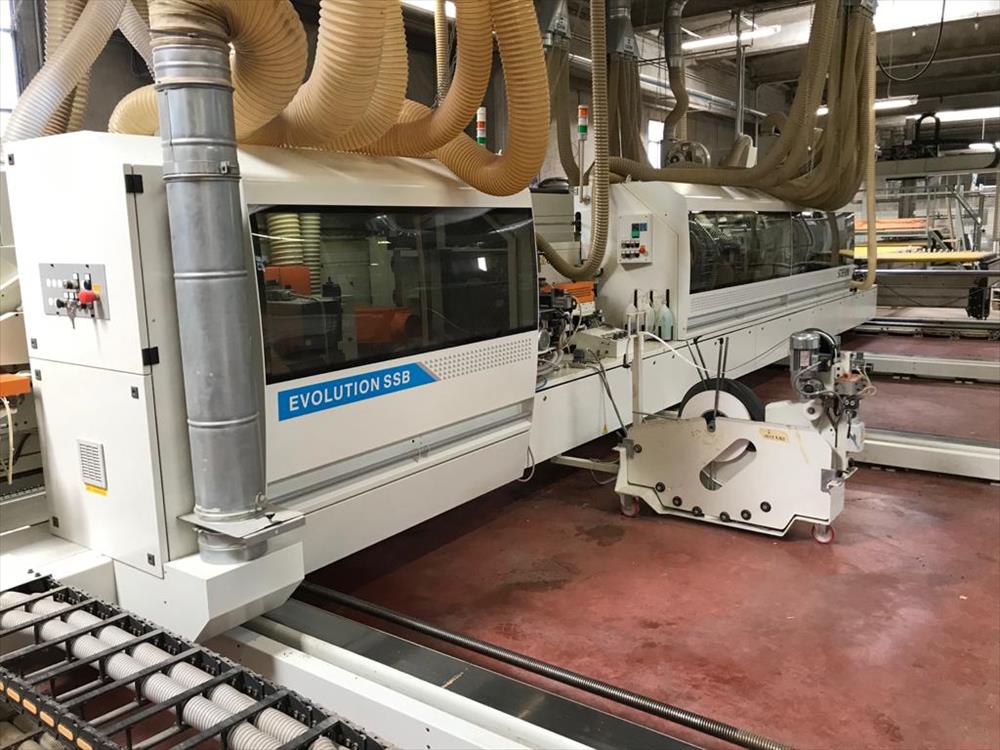

Modello Evolution SSB

Anno 2010

Squadratrice bordatrice bilaterale con spalla fissa a sinistra per lavorazione trasversale dei pannelli, Indicata per la squadratura e bordatura di pannelli diritti e soft formati con materiale in rotolo e in striscia in funzione all'allestimento della macchina.

Altre foto disponibili a questo link[Link]

DATI TECNICI

Velocità di avanzamento cingolo variabile   m/min 10-40
Per spessori bordo ABS maggiori a 2 mm: velocità di lavorazione non può superare 30 m/min
Nel caso di lavorazione softforming la velocità di avanzamento può variare in base alla tipologia del profilo e del bordo applicato

Dati tecnici

  • Spessore bordo mm 0,3-12
  • Altezza bordo mm 12-65
  • Lunghezza min. rotolo mm   230
  • Lunghezza min. strisce mm 230
  • Lunghezza min. massello mm 230
  • Sezione di taglio max.:
    • bordo in plastica mm2 135 ( mm 3x45)
    • bordo in legno mm96  ( mm 3x32)
  • Capacità pacco strisce con
    • magazzino mono o doppio rotolo mm 200
  • Capacità pacco strisce con
    • magazzino a 6 rotoli mm 175
  • Capacità vasca colla kg 1,2
  • Capacità fusione colla con pre fusore kg/h 22

Dimensioni pannello:

Spessore: mm 10-60
Pannelli softforming arrotondati mm 10-40
Larghezza del pannello min.:

  • Lavorazione diritto standard mm 215
  • Lavorazione softforming mm    265

Larghezza del pannello  max.mm 3200

Altezza di lavoro variabile mm 960-970

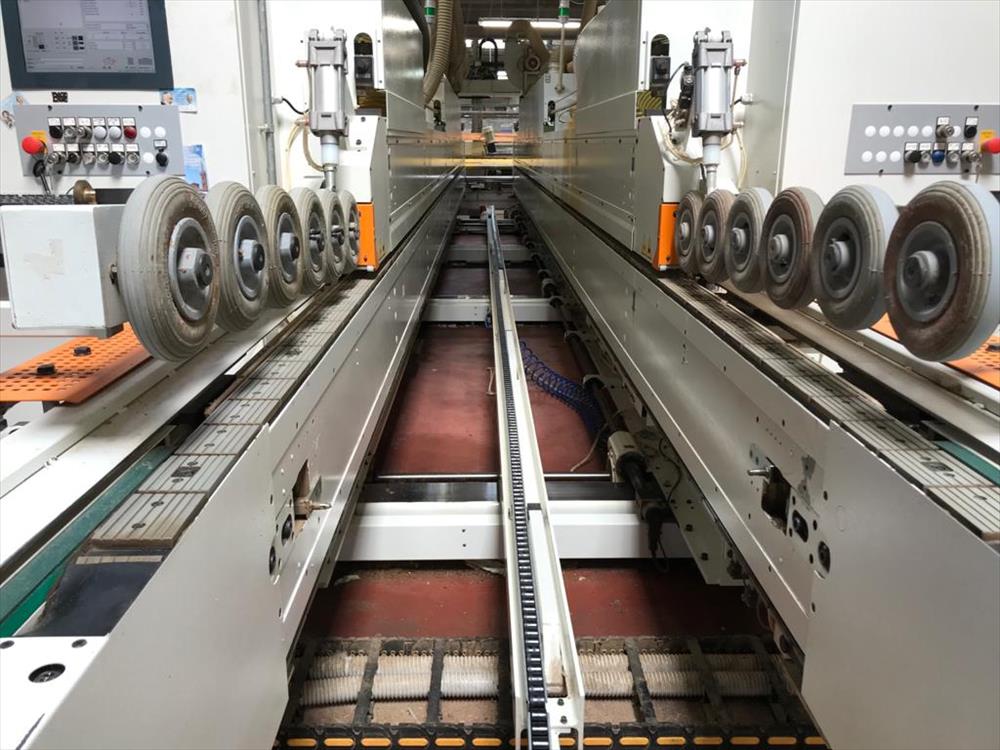

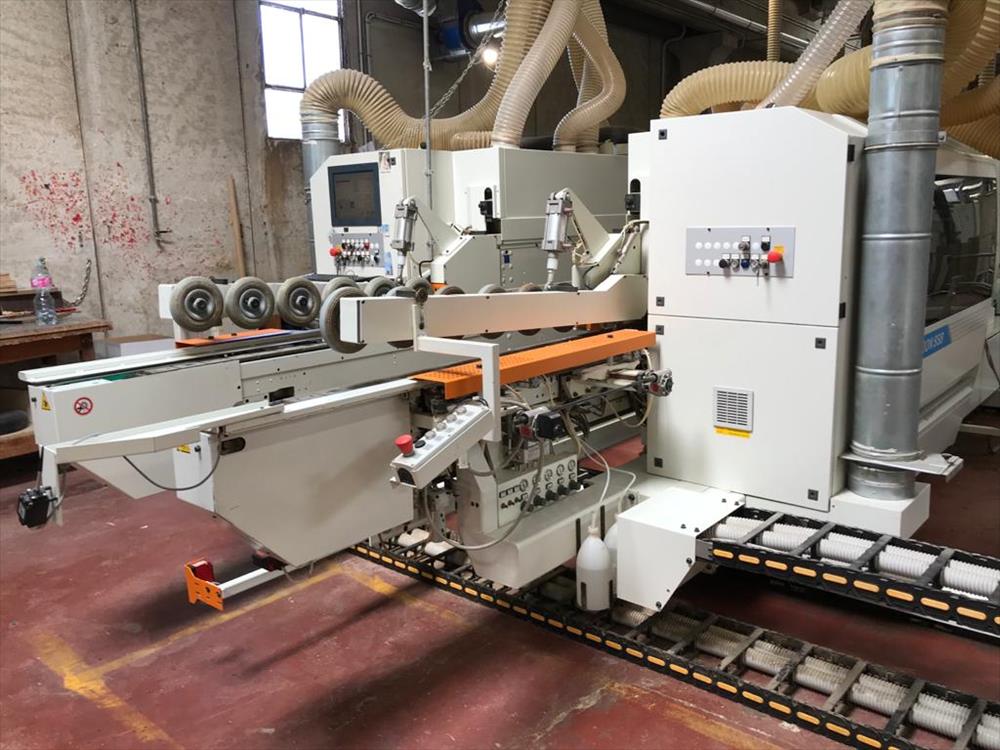

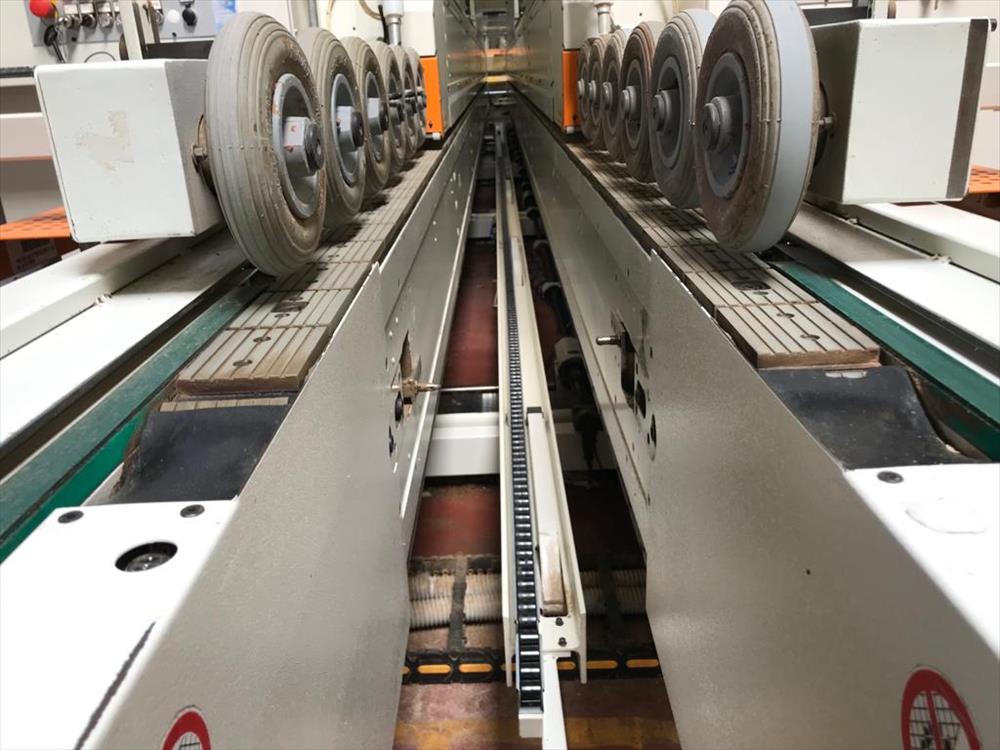

Sistema di introduzione pannelli automatico completa di:

  • transfer in entrata a cinghia;
  • transfer in uscita a cinghia;
  • guida in entrata destra;
  • dispositivo per centrare i pannelli con automatismo pneumatico regolabile,montato su spalla mobile;
  • allungamento della catena in entrata per l'introduzione automatica di un pannello con il lato trasversale di lunghezza max. 1000 mm ;

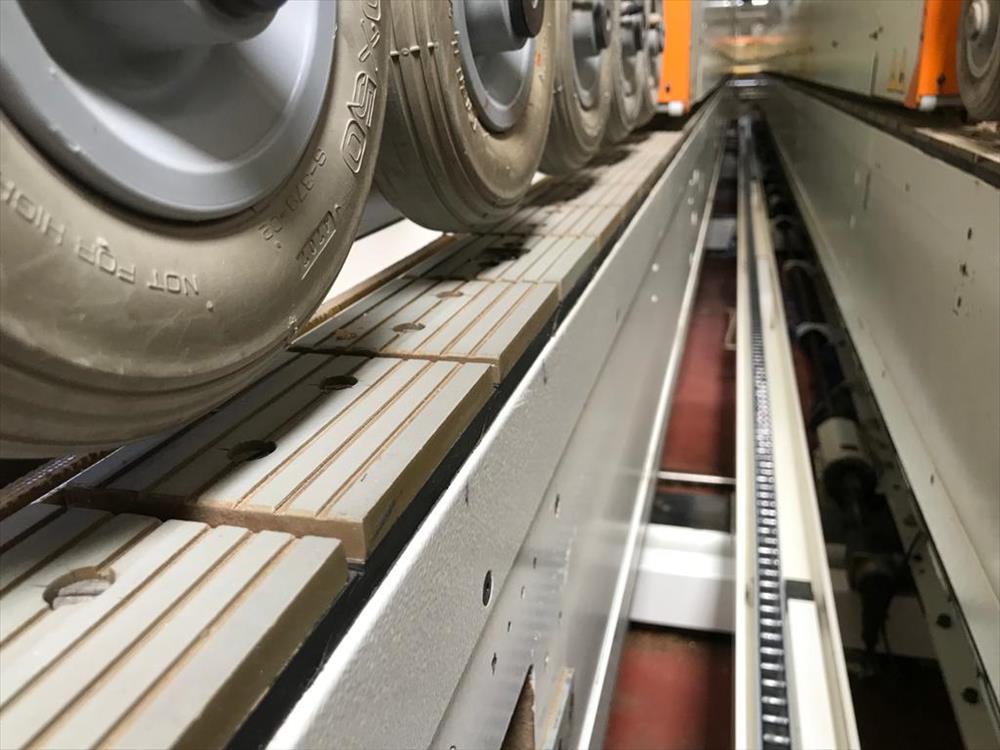

  • pioli trascinatori con interasse 900 mm, con inserimento automatico comandato dalla presenza del pannello; selezione su 3 posizioni in altezza: 12, 18 e 25 mm;
  • sistema di attesa dei pioli con settori a feltri adatto anche per la lavorazione del pannelli con le superfici delicate e gestione logica per la riduzione degli spazi tra i pannelli;
  • appoggio pannelli ai pioli catena composto da due bielle ad intervento pneumatico, fissate in entrata ai pressori superiori.

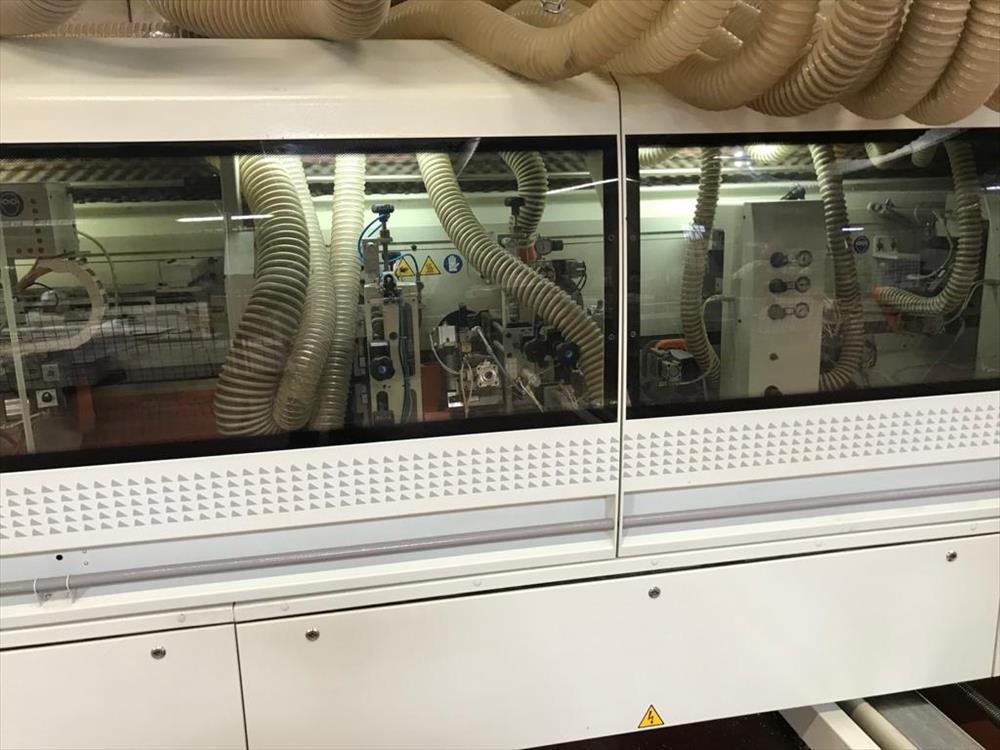

  • Cabine afoniche

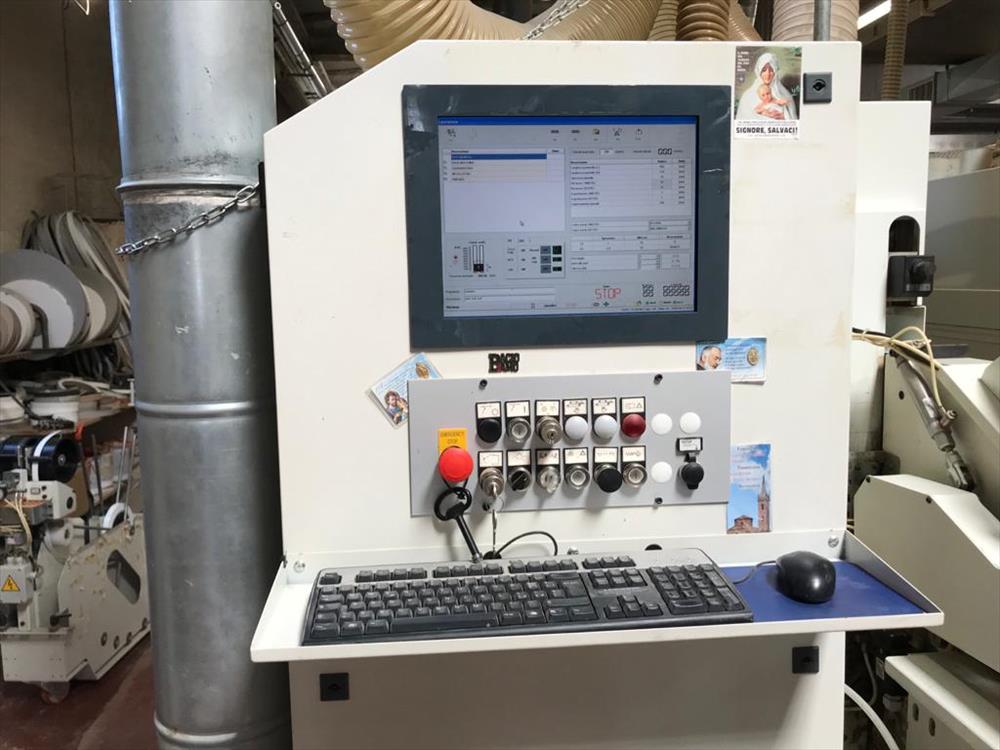

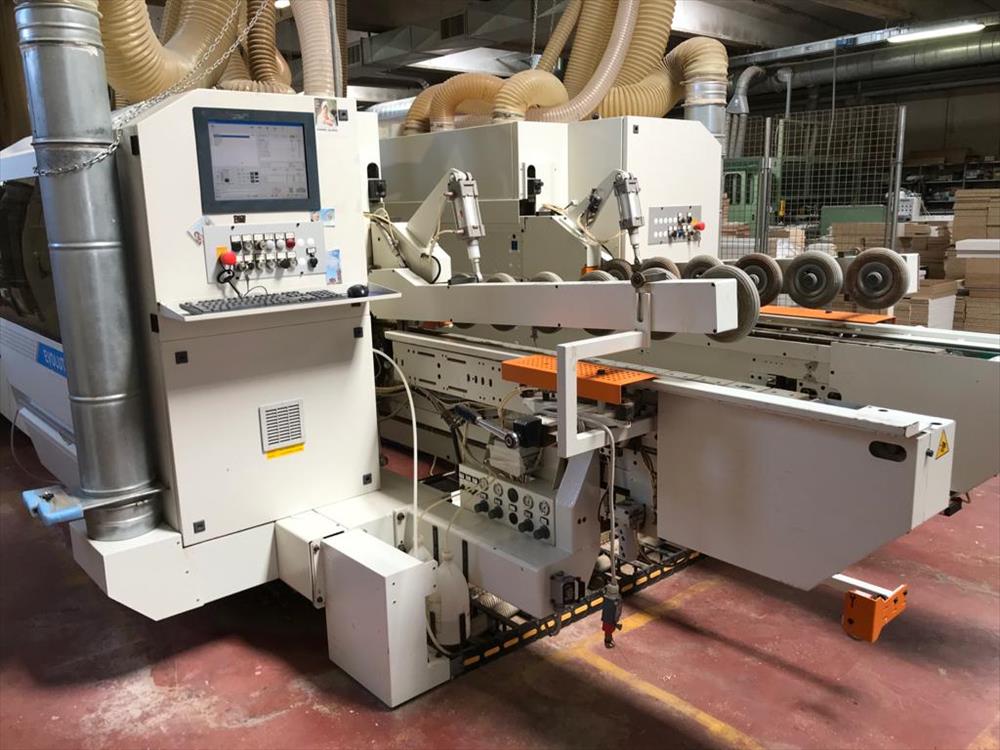

Sistema di controllo a PC per la gestione rapida e semplice delle principali funzioni della macchina. completo di (funzionalità aggiuntive):

  • Diagnostica semplice e guidata per la facile soluzione di eventuali errori
  • Dati statistici di lavorazione: numero di pezzi e metri lavorati, delle ore di impiego ecc.
  • Misurazione efficienza della produzione (indicatore della produzione effettiva rispetto alla produzione massima realizzabile)
  • Lingue: italiano, francese, tedesco, spagnolo

Gruppi e funzionalità (Funzionalità base + optional):

  • Lavorazione spalle indipendenti: per lavorazioni asimmetriche del pannello.
  • Gruppo di continuità elettrica
  • Entrata trasversale pannello 1200 mm
  • Gruppo anti adesivo per colla completo di pistole spruzzatrici
  • Gruppo anti scheggiatura e doppio truciolatore ad intervento automatico
  • Motori potenziati
  • Rulli di pressione aggiuntivi
  • Adattamento per prefusore MC4 in aggiunta al già esistente prefusore LMS
  • Vasca colla intercambiabile
  • Magazzino verticale due rotoli con cambio automatico
  • Gruppo fresa automatico
    • Motore inclinabile manualmente 0-90°
    • Doppio senso di rotazione
    • Dimensione utensile diametro 180-220 mm
  • Gruppo per pre riscaldare il pannello con due lampade 1500 w prima del gruppo incollaggio
  • Dispositivo di incollaggio per pezzi dritti
    • Pre fusore
    • copiatura vasca colla sulle guide lineari a ricircolo di sfere
    • vasca colla intercambiabile
    • check presenza bordo
    • cappa aspirazione fumi
    • movimentazione del rullo spalmatore con inverter
    • cesoia a ghigliottina per rotoli di bordo
    • carico automatico bordi
  • Gruppo intestatore superiore
  • Gruppo refilatore sopra e sotto
  • Gruppo soffiatore per pulizia pannelli
  • Gruppo spigolatore per abs e pvc
  • Kit 2 posizioni automatiche per RSU
  • Gruppo arrotondatore con 4 motori a sgancio rapido e posizionamento automatico
  • Gruppo fresatore U a favore di avanzamento per fresate passanti superiori inferiori o laterali
    • Precisione +/- 2 mm
  • Cappa di aspirazione aggiunta per gruppo fresatore
  • Gruppo raschiatore bordo completo di soffiatore
  • Gruppo Raschia colla completo di soffiatori per pulizia coltelli ed intervento pneumatico
  • gruppo spazzole sovrapposte inclinabili
  • gruppo per ravvivare il bordo doppio



Caratteristiche tecniche

Marca Stefani
Modello Evolution SSB
Anno 2010
Condizione Usato
Alimentazione elettrica 380 v
Quantità 1
